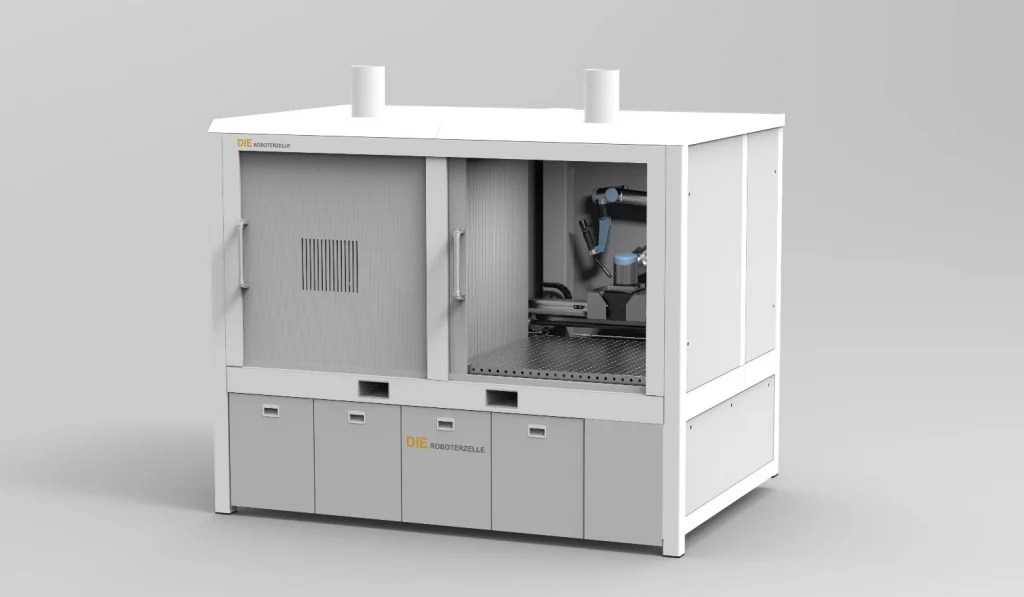

Die Roboterzelle -
einfach, flexibel, vielseitig

Automation weitergedacht

Gehören Sie auch zu den vielen Unternehmen, die den Fachkräftemangel spüren? Haben Sie schon darüber nachgedacht, Ihre Mitarbeiter von monotoner und belastender Arbeit zu entlasten bei gleichzeitiger Steigerung der Produktivität? Wie viele werden Sie sich dann bestimmt schon mit dem Thema Automation und Robotik beschäftigt haben. Die Roboterzelle ist eine Komplettlösung, die Flexibilität und Funktionalität mit innovativen Ideen verbindet.
  • Zwei getrennte Bereiche in denen der Roboter arbeitet
  • Automatisches Schnellwechselsystem für bis zu 4 Werkzeuge
  • Lochplatte für eine flexible Arbeitsraumgestaltung
  • Zahlreiche Prozesse die vorkonfiguriert sind
  • Einfache Bedienung dank Roboter von Universal Robots

Mehrere Prozesse in einer Roboterzelle

Die heutige Zeit erfordert für eine hohe Wettbewerbsfähigkeit nicht nur eine gleichbleibende Qualität und effiziente Fertigung, sondern auch die Möglichkeit, auf die Auftragslage flexibel und schnell reagieren zu können. In unserer Roboterzelle können Sie dank automatischen Wechselsystem bis zu vier Werkzeuge gleichzeitig einsetzen. Dies ermöglicht es Ihnen, ohne zeitaufwendiges Umrüsten die Fertigung schnell an sich geänderte Anforderungen umzustellen. Ebenso können die vier Werkzeuge genutzt werden, um mehrere Prozesse in einem Arbeitsgang zu automatisieren. So kann beispielsweise im ersten Schritt eine Dichtraupe aufgebracht werden. Im Anschluss kann der Roboter das Gegenstück mit einem Greifer auflegen und im letzten Arbeitsschritt wird die gesamte Einheit verschraubt.

Es gibt zahlreiche Möglichkeiten Ihre Fertigung mit unserer Roboterzelle zu automatisieren. Kontaktieren Sie uns, wir beraten Sie gerne!

Was ist alles möglich?

Schweißen

Schrauben

Montieren

Kleben

Bolzenschweißen

Entgraten

Heften

Nieten

Schleifen

Plasmaschneiden

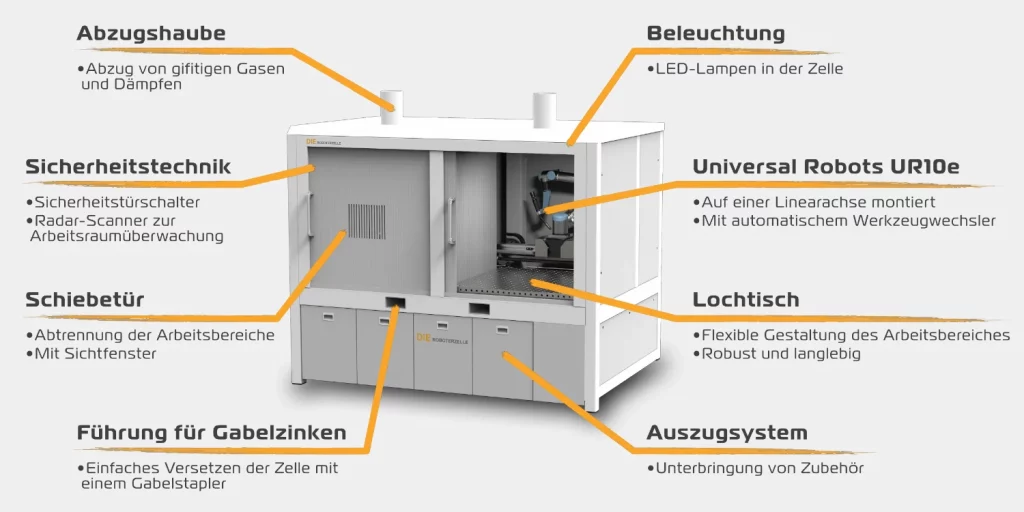

Die Roboterzelle im Detail

Der eingesetzte Roboter von Universal Robots arbeitet hinter einer Schiebetür, um Ihre Mitarbeiter vor möglichen Verletzungen zu schützen. Somit kann sich der Roboter, im Vergleich zu einem kollaborativen Betrieb, mit wesentlich höheren Geschwindigkeiten bewegen und zudem wird die Risikobeurteilung entschieden vereinfacht. Die Schiebetüren sind so aufgebaut, dass entweder ein großer Arbeitsbereich zur Verfügung steht oder Sie die Roboterzelle mit zwei getrennten Bereichen nutzen. Ein Umbau des Systems ist innerhalb weniger Minuten möglich. Der entscheidende Vorteil der Arbeitsraumteilung ist, dass der Roboter im abgetrennten Raum arbeitet und gleichzeitig der zweite Raum von einem Mitarbeiter bestückt werden kann. Wenn der Roboter fertig ist und die zweite Schiebetür geschlossen wurde, kann der Prozess ohne Unterbrechung weiterlaufen. So können Sie Ihre Fertigung effizient und mit einer möglichst geringen Standzeit automatisieren.
Für den Arbeitsbereich des Roboters kommt ein Schweißtisch aus hochwertigem Stahl mit Lochrasterung zum Einsatz. Das verschleißfeste Material und die hohe Genauigkeit ermöglicht es, unterschiedlichste Anwendungen Prozesssicher durchzuführen. Durch das Lochraster kann der Arbeitsbereich individuell mit Vorrichtungen gestaltet werden und bei Bedarf ist eine schnelle Anpassung an neue Anforderungen möglich. Weiterhin ist mit der verbauten Beleuchtung sichergestellt, dass in der Roboterzelle auch bei schlechten Lichtverhältnissen alles gut sichtbar ist.
Für einen möglichst großen Arbeitsbereich, bzw. um den Wechsel zwischen den beiden Arbeitsbereichen zu ermöglichen, ist der Roboter auf einer Linearachse montiert. Die Ansteuerung der Linearachse erfolgt über die grafische Oberfläche des Roboters und ist direkt in der benutzerfreundlichen Software integriert.

Technische Daten

Sie haben Fragen zu unserer Roboterzelle? Kontaktieren Sie uns, wir helfen Ihnen gerne weiter!

3.000 x 2.500 x 2.400 mm

2.500 x 1.200 mm

2 x 1.200 x 1.200 mm

1.500 bis 2.000 kg

400V 32A

Unsere Leistungen

Wir beraten Sie ausführlich, um die beste Lösung für Ihr Vorhaben zu finden

Konfiguration und Aufbau der Roboterzelle nach Ihren Anforderungen

Schlüsselfertige Inbetriebnahme und Programmierung

Schulung und Service

Universal Robots

Roboter für die Automation von morgen

In der Roboterzelle kommt ein UR10e von Universal Robots zum Einsatz, dem Marktführer für kollaborierende Roboter (Cobots). Der Pionier für Leichtbauroboter konnte im letzten Jahrzehnt die Automation in Branchen etablieren, die davor nicht denkbar waren. Die Erfolgsgeschichte beruht zum einen darauf, dass Universal Robots die hohe Funktionalität eines Roboters mit einer intuitiven und anwenderfreundlichen Bedienung kombiniert haben. Zum anderen aber auch auf ein kompaktes und durchdachtes Design mit umfassender Sicherheitstechnik.

Programmierung so einfach wie Office

Ein Programm für einen Universal Robots ist dank grafischer Benutzeroberfläche und intuitivem Baukastenprinzip innerhalb kürzester Zeit geschrieben. Eine langwierige Weiterbildung zur Roboter-Fachkraft oder Kenntnisse über Programmiersprachen sind hierfür nicht erforderlich. Somit ist sichergestellt, dass Sie Ihre Automation auch selbständig programmieren und anpassen können. Und falls Sie sich doch unsicher sind, können wir Sie gerne schulen.

UR Oberflaeche 2
UR Oberflaeche 1

Technische Daten des Universal Robots UR10e

12,5 kg

1.300 mm

± 0,05mm

1 m/s

± 360°

16+4/16

2/2

24V 2A

2/2

2/0

24V 2A

TCP/IP, Modbus TCP, Profinet, Ethernet IP, USB

Weiter Informationen zu dem Universal Robots UR10e finden Sie im Datenblatt
PDF zum Download185 kB
